ওভারভিউ
মডুলার এয়ার হ্যান্ডলারইনস্টলেশন এবং অপারেশনে নমনীয়তা সরবরাহ করার জন্য ডিজাইন করা হিটিং, বায়ুচলাচল এবং এয়ার কন্ডিশনার (এইচভিএসি) সিস্টেমগুলির একটি বহুমুখী উপাদান। Traditional তিহ্যবাহী এয়ার হ্যান্ডলারের বিপরীতে, মডুলার ইউনিটগুলিতে একাধিক বিভাগ বা মডিউল থাকে যা নির্দিষ্ট স্থানের সীমাবদ্ধতা এবং কার্য সম্পাদনের প্রয়োজনীয়তাগুলি পূরণ করতে বিভিন্ন কনফিগারেশনে একত্রিত হতে পারে।
প্যারামিটার
শীতলকরণ, জলের পরিমাণ, জল প্রতিরোধের
কুলিং শর্তাদি: ইনলেট এয়ার শুকনো বাল্ব তাপমাত্রা 27 ডিগ্রি, ভেজা বাল্ব তাপমাত্রা 19.5 ডিগ্রি, ইনলেট জলের তাপমাত্রা 7 ডিগ্রি, আউটলেট জলের তাপমাত্রা 12 ডিগ্রি
|
মডেল |
দুই সারি পাইপ |
চার সারি পাইপ |
ছয় সারি পাইপ |
আট-সারি পাইপ |
||||||||
|
কুলিং(কেডব্লিউ |
জলের পরিমাণ(m³/h) |
জল প্রতিরোধ (কেপিএ) |
কুলিং(কেডব্লিউ) |
জলের পরিমাণ (m h) |
জল প্রতিরোধ (কেপিএ) |
কুলিং(কেডব্লিউ) |
জলের পরিমাণ (m³/h) |
জল প্রতিরোধ (কেপিএ) |
কুলিং (কেডব্লিউ |
জলের পরিমাণ (m³/h) |
জল প্রতিরোধ(কেপিএ) |
|
|
Zk -05 |
18.8 |
3.23 |
10.1 |
29.4 |
5.01 |
9.76 |
37.8 |
6.49 |
16.99 |
45.7 |
7.85 |
10.44 |
|
Zk -10 |
34.7 |
5.89 |
10.5 |
58.6 |
10.35 |
11.65 |
75.4 |
12.96 |
10.08 |
91.2 |
15.70 |
12.82 |
|
Zk -15 |
53.4 |
9.16 |
9.8 |
87.9 |
15.08 |
7.21 |
113.1 |
19.5 |
12.11 |
136.8 |
23.52 |
15.12 |
|
Zk -20 |
70.6 |
12.14 |
9.8 |
117.3 |
20.16 |
8.25 |
150.8 |
26.21 |
14.07 |
182.4 |
31.96 |
17.48 |
|
Zk -25 |
92.9 |
15.83 |
11.6 |
146.1 |
25.12 |
10.24 |
188.1 |
33.90 |
11.77 |
227.5 |
39.11 |
14.76 |
|
Zk -30 |
113.6 |
19.2 |
11.8 |
175.2 |
30.12 |
11.16 |
225.6 |
38.90 |
13.10 |
273.4 |
47.00 |
16.28 |
|
Zk -40 |
144.4 |
24.82 |
12.4 |
232.8 |
40.03 |
12.93 |
300.2 |
51.61 |
15.73 |
362.2 |
62.27 |
19.20 |
|
Zk -50 |
180.5 |
30.61 |
10.4 |
292.3 |
50.25 |
7.47 |
375.3 |
64.52 |
17.00 |
435.80 |
74.93 |
15.70 |
|
Zk -60 |
216.6 |
37.24 |
9.4 |
349.2 |
60.04 |
7.47 |
450.3 |
77.42 |
17.00 |
544.80 |
93.67 |
15.70 |
|
Zk -80 |
287.2 |
49.1 |
9.1 |
464.6 |
79.88 |
8.5 |
598.4 |
102.89 |
19.5 |
724.8 |
124.62 |
17.9 |
|
Zk -100 |
357.0 |
61.38 |
9.5 |
578.2 |
99.41 |
8.5 |
746.5 |
128.35 |
19.5 |
904.2 |
155.46 |
17.9 |
|
Zk -120 |
428.4 |
73.65 |
9.5 |
693.6 |
118.91 |
8.5 |
895.2 |
153.91 |
19.5 |
1084.8 |
186.51 |
17.9 |
|
Zk -160 |
591.2 |
101.65 |
11.2 |
921.6 |
158.48 |
10.3 |
1190.4 |
204.67 |
20.1 |
1443.2 |
255.93 |
32.4 |
|
Zk -200 |
740.1 |
127.25 |
12.8 |
1152.2 |
199.3 |
13.1 |
1488.1 |
255.86 |
26.4 |
1804.3 |
310.22 |
42.4 |
দ্রষ্টব্য: 2.5 মিটার/সেকেন্ডের একটি হেডওয়াইন্ড গতিতে ইউনিটের পারফরম্যান্স পরামিতিগুলি
শীতল শর্ত সংশোধন ফ্যাক্টর
কুলিং ক্ষমতা এবং বিভিন্ন ইনলেট বায়ু এবং জলের তাপমাত্রার নিচে জল প্রবাহের জন্য সংশোধন ফ্যাক্টর কে 1
|
বায়ু তাপমাত্রা |
জলের তাপমাত্রাডিগ্রি |
|||||
|
ভেজা বাল্ব তাপমাত্রা |
শুকনো বাল্ব তাপমাত্রা |
5/10 |
6/11 |
7/12 |
8/13 |
9/14 |
|
17 |
19-27 |
0.83 |
0.76 |
0.67 |
0.62 |
0.57 |
|
18 |
20-30 |
0.94 |
1.85 |
0.76 |
0.68 |
0.58 |
|
19 |
21-31 |
1.07 |
0.97 |
0.88 |
0.79 |
0.71 |
|
19.5 |
21-33 |
1.15 |
1.06 |
1.00 |
0.86 |
0.78 |
|
20 |
22-33 |
1.20 |
1.10 |
1.03 |
0.90 |
0.81 |
|
21 |
23-36 |
1.34 |
1.24 |
1.14 |
1.03 |
0.93 |
|
22 |
24-39 |
1.48 |
1.38 |
1.28 |
1.18 |
1.07 |
|
23 |
25-42 |
1.63 |
1.53 |
1.43 |
1.32 |
1.22 |
|
24 |
26-45 |
1.79 |
1.69 |
1.59 |
1.47 |
1.36 |
|
25 |
27-48 |
1.75 |
1.64 |
1.53 |
||
|
26 |
28-48 |
1.92 |
1.81 |
1.70 |
||
|
27 |
29-48 |
2.09 |
1.98 |
1.87 |
||
|
28 |
30-50 |
2.26 |
2.16 |
2.05 |
||
|
29 |
31-52 |
2.40 |
2.32 |
2.2 |
||
বিভিন্ন ইনলেট বায়ু এবং জলের তাপমাত্রার নিচে শীতল ক্ষমতা এবং জল প্রবাহের জন্য সংশোধন ফ্যাক্টর কে 3
|
হেডওয়াইন্ড গতি |
2.0 |
2.3 |
2.5 |
2.7 |
3.0 |
3.3 |
3.5 |
|
সহগ |
0.81 |
0.92 |
1.0 |
1.07 |
1.17 |
1.26 |
1.32 |
বিভিন্ন ইনলেট বায়ু এবং জলের তাপমাত্রার অধীনে জল প্রতিরোধের জন্য সংশোধন ফ্যাক্টর কে 2
|
বায়ু তাপমাত্রা |
জলের তাপমাত্রাডিগ্রি |
|||||
|
ভেজা বাল্ব তাপমাত্রা |
শুকনো বাল্ব তাপমাত্রা |
5/10 |
6/11 |
7/12 |
8/13 |
9/14 |
|
18 |
20-30 |
0.90 |
0.74 |
0.60 |
0.49 |
0.36 |
|
19 |
21-31 |
1.13 |
0.95 |
0.77 |
0.65 |
0.54 |
|
19.5 |
21-33 |
1.35 |
1.15 |
1.00 |
0.78 |
0.63 |
|
20 |
22-33 |
1.41 |
1.20 |
1.05 |
0.82 |
0.67 |
|
21 |
23-36 |
1.72 |
1.49 |
1.27 |
1.06 |
0.86 |
|
22 |
24-39 |
2.08 |
1.82 |
1.57 |
1.34 |
1.12 |
|
23 |
25-42 |
2.48 |
2.20 |
1.93 |
1.66 |
1.14 |
|
24 |
26-45 |
2.95 |
2.62 |
2.33 |
2.03 |
1.76 |
|
25 |
27-48 |
2.78 |
2.46 |
2.16 |
||
|
26 |
28-48 |
3.30 |
2.94 |
2.60 |
||
|
27 |
29-48 |
3.80 |
3.50 |
3.12 |
||
|
28 |
30-50 |
4.14 |
4.10 |
3.70 |
||
|
29 |
31-52 |
4.14 |
4.10 |
3.70 |
||
বিভিন্ন ইনলেট বায়ু এবং জলের তাপমাত্রার অধীনে জল প্রতিরোধের জন্য সংশোধন ফ্যাক্টর কে 4
|
হেডওয়াইন্ড গতি |
2.0 |
2.3 |
2.5 |
2.7 |
3.0 |
3.3 |
3.5 |
|
সহগ |
0.9 |
0.96 |
1.0 |
1.04 |
1.1 |
1.16 |
1.2 |
পিএস: ১. উপরের সংশোধন উপাদানগুলি বিভিন্ন ইউনিটের গড় মানের ভিত্তিতে নির্ধারিত হয়। ছোট ইউনিটগুলির জন্য (0 5 ~ 15), 0.95 দ্বারা গুণ করুন; বড় ইউনিটগুলির জন্য (50-200), 1.08 দ্বারা গুণ করুন।
২. উপরের সংশোধন কারণগুলি আনুমানিক মান এবং কেবল রেফারেন্সের জন্য।
বিভিন্ন বাতাসের গতি, খালি বায়ু তাপমাত্রা এবং জলের তাপমাত্রার অবস্থার অধীনে সংশোধন:
আসল শীতল ক্ষমতাটেবিল 1 × কে 1 × কে 3 থেকে কুলিং ক্ষমতা =
প্রকৃত জল প্রবাহ= সারণী 1 × কে 1 × কে 3 থেকে জল প্রবাহ
প্রকৃত জল প্রতিরোধেরটেবিল 1 × কে 2 × কে 4 থেকে জল প্রতিরোধের =
উদাহরণ:Yg -20 এয়ার কন্ডিশনার নির্বাচন করা, কুলিং কয়েল মুখের বাতাসের গতি 2.5 মি/সেকেন্ড। সারণী 1 অনুসারে, শীতল করার ক্ষমতা 150.8 কিলোওয়াট, জলের প্রবাহ 26.21 এম³/ঘন্টা এবং জল প্রতিরোধের 14.07 কেপিএ। প্রকৃত কুলিং ক্ষমতা, জলের প্রবাহ এবং জলের প্রতিরোধের নির্ধারণ করুন যখন ইনলেট এয়ার ড্রাই-বাল্বের তাপমাত্রা 27 ডিগ্রি হয়, ভেজা-বাল্বের তাপমাত্রা 21 ডিগ্রি হয়, ইনলেট জলের তাপমাত্রা 7 ডিগ্রি হয় এবং আউটলেট জলের তাপমাত্রা 12 ডিগ্রি হয়।
সমাধান:সারণী কে 1 থেকে, সংশোধন ফ্যাক্টর কে 1=1। 14। টেবিল কে 2 থেকে, সংশোধন ফ্যাক্টর কে 2=1। 27।
অতএব:
আসল শীতল ক্ষমতা (q)= স্ট্যান্ডার্ড শর্ত কুলিং ক্ষমতা × কে 1=150। 8 × 1। 14=171। 91 কেডব্লিউ
প্রকৃত জল প্রবাহ (v)= স্ট্যান্ডার্ড শর্ত জল প্রবাহ × কে 1=26। 21 × 1। 14=29। 88 এম³/ঘন্টা
প্রকৃত জল প্রতিরোধের (পি)= স্ট্যান্ডার্ড শর্ত জল প্রতিরোধের × কে 2=14। 07 × 1। 27=17। 87 কেপিএ
গরম, জলের পরিমাণ, জল প্রতিরোধের
উত্তাপের শর্তাদি: এয়ার ইনলেট তাপমাত্রা 15 ডিগ্রি, জল খাঁড়ি তাপমাত্রা 60 ডিগ্রি
|
মডেল |
দুই সারি পাইপ |
চার সারি পাইপ |
ছয় সারি পাইপ |
আট-সারি পাইপ |
||||||||
|
গরম (কেডব্লিউ) |
জলের পরিমাণ (m/h) |
জল প্রতিরোধ (কেপিএ) |
উত্তাপ (কেডব্লিউ |
জলের পরিমাণ (এমএইচ) |
জল প্রতিরোধ (কেপিএ) |
উত্তাপ (কেডব্লিউ) |
জলের পরিমাণ (m³h) |
জল প্রতিরোধ (কেপিএ) |
উত্তাপ(কেডব্লিউ) |
জলের পরিমাণ m/h) |
জল প্রতিরোধ (কেপিএ) |
|
|
Zk -05 |
34.1 |
3.23 |
10.1 |
50.6 |
5.01 |
9.76 |
59.2 |
6.49 |
16.99 |
77.1 |
7.85 |
10.44 |
|
Zk -10 |
67.1 |
5.89 |
10.5 |
99.8 |
10.35 |
11.65 |
124.8 |
12.96 |
10.08 |
151.0 |
15.70 |
12.82 |
|
Zk -15 |
101.8 |
9.16 |
9.8 |
149.7 |
15.08 |
7.21 |
173.5 |
19.5 |
12.11 |
205.1 |
23.52 |
15.12 |
|
Zk -20 |
135.6 |
12.14 |
9.8 |
199.0 |
20.16 |
8.25 |
248.8 |
26.21 |
14.07 |
289.3 |
31.96 |
17.48 |
|
Zk -25 |
168.7 |
15.83 |
11.6 |
249.5 |
25.12 |
10.24 |
311.2 |
33.90 |
11.77 |
353.3 |
39.11 |
14.76 |
|
Zk -30 |
202.6 |
19.2 |
11.8 |
304.5 |
30.12 |
11.16 |
380.9 |
38.90 |
13.10 |
448.3 |
47.00 |
16.28 |
|
Zk -40 |
270.4 |
24.82 |
12.4 |
399.2 |
40.03 |
12.93 |
480.8 |
51.61 |
15.73 |
592.4 |
62.27 |
19.20 |
|
Zk -50 |
337.3 |
30.61 |
10.4 |
512.3 |
50.25 |
7.47 |
556.8 |
64.52 |
17.00 |
641.8 |
74.93 |
15.70 |
|
Zk -60 |
404.7 |
37.24 |
9.4 |
609.4 |
60.04 |
7.47 |
581.2 |
77.42 |
17.00 |
766.8 |
93.67 |
15.70 |
|
Zk -80 |
539.5 |
49.1 |
9.1 |
796.0 |
79.88 |
8.5 |
386.2 |
102.89 |
19.5 |
1006.0 |
124.62 |
17.9 |
|
Zk -100 |
674.5 |
61.38 |
9.5 |
985.1 |
99.41 |
8.5 |
1127.6 |
128.35 |
19.5 |
1272.3 |
155.46 |
17.9 |
|
Zk -120 |
808.9 |
73.65 |
9.5 |
1185.9 |
118.91 |
8.5 |
1362.5 |
153.91 |
19.5 |
1533.6 |
186.51 |
17.9 |
|
Zk -160 |
1077.8 |
101.65 |
11.2 |
1576.0 |
158.48 |
10.3 |
1688.4 |
204.67 |
20.1 |
2083.2 |
255.93 |
32.4 |
|
Zk -200 |
1346.2 |
127.25 |
12.8 |
1970.8 |
199.3 |
13.1 |
2032.7 |
255.86 |
26.4 |
2606.2 |
310.22 |
42.4 |
দ্রষ্টব্য: 1। 2.5 মিটার/সেকেন্ডের একটি হেডওয়াইন্ড গতিতে ইউনিটের পারফরম্যান্স রেফারেন্স
2। কয়েল গরম এবং ঠান্ডা অ্যাপ্লিকেশনগুলির জন্য দ্বৈত-উদ্দেশ্যমূলক কয়েল

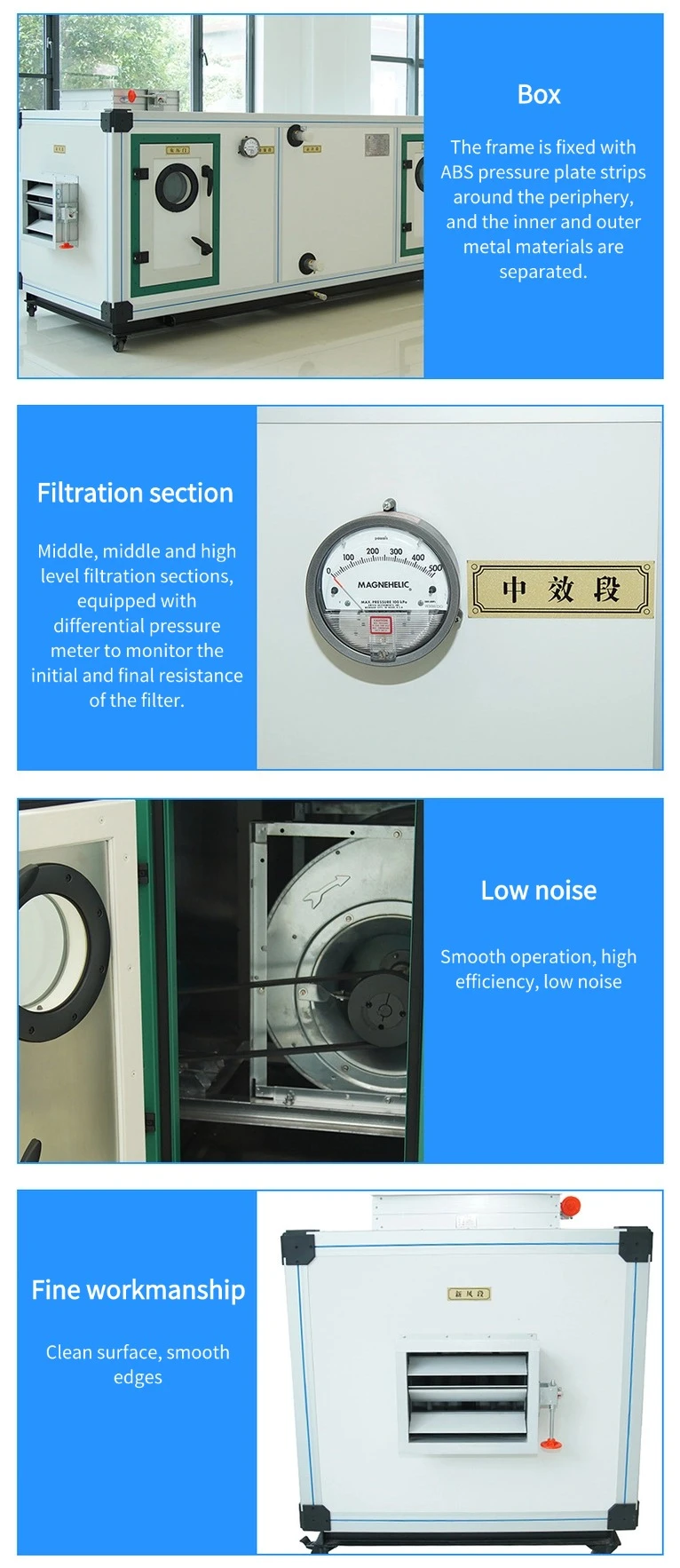

মডুলার এয়ার হ্যান্ডলারের মূল বৈশিষ্ট্যগুলি
● নমনীয় কনফিগারেশন:
মডুলার এয়ার হ্যান্ডলারগুলি বিভিন্ন সংমিশ্রণে একত্রিত হতে পারে, কাস্টমাইজেশনকে অনন্য বিল্ডিং লেআউট এবং স্থানের সীমাবদ্ধতার সাথে ফিট করার অনুমতি দেয়।
● স্কেলাবিলিটি:
এই ইউনিটগুলি বিল্ডিং পরিবর্তনের প্রয়োজন হিসাবে প্রসারিত বা পুনরায় কনফিগার করা যেতে পারে, এগুলি নতুন নির্মাণ এবং retrofits উভয়ের জন্য উপযুক্ত করে তোলে।
● শক্তি দক্ষতা:
অনেক মডুলার এয়ার হ্যান্ডলারগুলি উচ্চ-দক্ষতার উপাদানগুলির সাথে যেমন পরিবর্তনশীল-গতি অনুরাগী এবং উন্নত তাপ এক্সচেঞ্জারগুলির সাথে শক্তি খরচ অনুকূল করতে ডিজাইন করা হয়েছে।
Reternal রক্ষণাবেক্ষণের স্বাচ্ছন্দ্য:
মডুলার ডিজাইনটি প্রায়শই উপাদানগুলিতে সহজে অ্যাক্সেসের অনুমতি দেয়, রক্ষণাবেক্ষণকে সহজ করে এবং ডাউনটাইম হ্রাস করে।
মডুলার এয়ার হ্যান্ডলারের অ্যাপ্লিকেশন
মডুলার এয়ার হ্যান্ডলারগুলি সাধারণত বাণিজ্যিক এবং শিল্প সেটিংসে ব্যবহৃত হয়, সহ:
● অফিস বিল্ডিং:একাধিক তল জুড়ে ধারাবাহিক এবং দক্ষ বায়ু বিতরণ সরবরাহ করা।
● হাসপাতাল:বিভিন্ন বিভাগে সুনির্দিষ্ট তাপমাত্রা এবং আর্দ্রতা নিয়ন্ত্রণ নিশ্চিত করা।
● উত্পাদন সুবিধা:সংবেদনশীল সরঞ্জামগুলির জন্য সর্বোত্তম বায়ু গুণমান এবং তাপমাত্রা বজায় রাখা।
● শিক্ষাপ্রতিষ্ঠান:শ্রেণিকক্ষ এবং অডিটোরিয়ামগুলির জন্য নির্ভরযোগ্য এইচভিএসি সমাধান সরবরাহ করা।
