ওভারভিউ

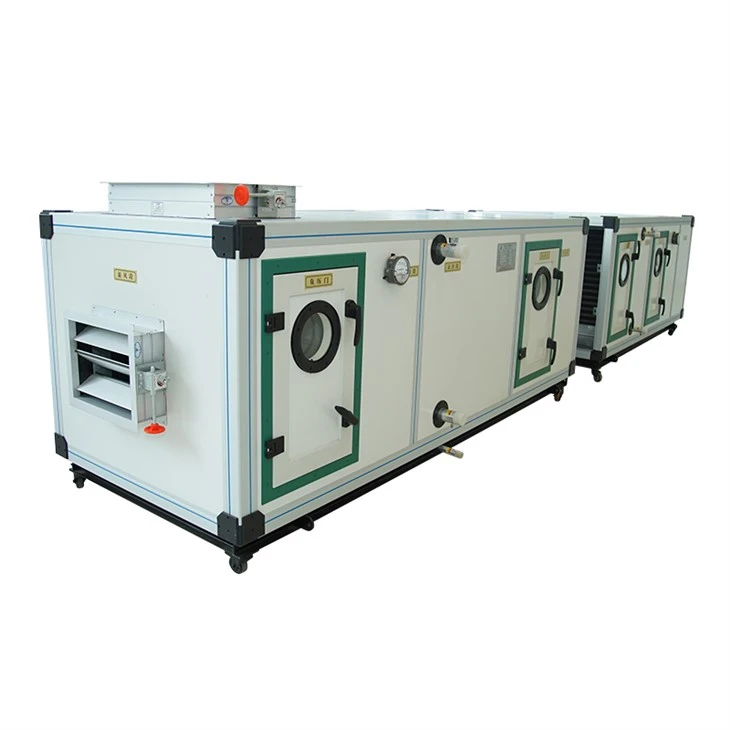

A ডিএক্স এয়ার হ্যান্ডলারএকটি এইচভিএসি সিস্টেম উপাদান যা একটি রেফ্রিজারেন্ট-ভিত্তিক ডিএক্স কয়েল ব্যবহার করে শীতল (বা উত্তাপ) বায়ু শীতল করে। শীতল জলের লুপের উপর নির্ভর করে এমন জল-শীতল সিস্টেমগুলির বিপরীতে, একটি ডিএক্স এয়ার হ্যান্ডলার সরাসরি রেফ্রিজারেন্ট ব্যবহার করে, এটি ছোট থেকে মাঝারি শীতল লোডগুলির জন্য একটি কমপ্যাক্ট এবং ব্যয়বহুল সমাধান হিসাবে তৈরি করে।
প্যারামিটার
শীতলকরণ, জলের পরিমাণ, জল প্রতিরোধের
কুলিং শর্তাদি: ইনলেট এয়ার শুকনো বাল্ব তাপমাত্রা 27 ডিগ্রি, ভেজা বাল্ব তাপমাত্রা 19.5 ডিগ্রি, ইনলেট জলের তাপমাত্রা 7 ডিগ্রি, আউটলেট জলের তাপমাত্রা 12 ডিগ্রি
|
মডেল |
দুই সারি পাইপ |
চার সারি পাইপ |
ছয় সারি পাইপ |
আট-সারি পাইপ |
||||||||
|
কুলিং(কেডব্লিউ |
জলের পরিমাণ(m³/h) |
জল প্রতিরোধ (কেপিএ) |
কুলিং(কেডব্লিউ) |
জলের পরিমাণ (m h) |
জল প্রতিরোধ (কেপিএ) |
কুলিং(কেডব্লিউ) |
জলের পরিমাণ (m³/h) |
জল প্রতিরোধ (কেপিএ) |
কুলিং (কেডব্লিউ |
জলের পরিমাণ (m³/h) |
জল প্রতিরোধ(কেপিএ) |
|
|
Zk -05 |
18.8 |
3.23 |
10.1 |
29.4 |
5.01 |
9.76 |
37.8 |
6.49 |
16.99 |
45.7 |
7.85 |
10.44 |
|
Zk -10 |
34.7 |
5.89 |
10.5 |
58.6 |
10.35 |
11.65 |
75.4 |
12.96 |
10.08 |
91.2 |
15.70 |
12.82 |
|
Zk -15 |
53.4 |
9.16 |
9.8 |
87.9 |
15.08 |
7.21 |
113.1 |
19.5 |
12.11 |
136.8 |
23.52 |
15.12 |
|
Zk -20 |
70.6 |
12.14 |
9.8 |
117.3 |
20.16 |
8.25 |
150.8 |
26.21 |
14.07 |
182.4 |
31.96 |
17.48 |
|
Zk -25 |
92.9 |
15.83 |
11.6 |
146.1 |
25.12 |
10.24 |
188.1 |
33.90 |
11.77 |
227.5 |
39.11 |
14.76 |
|
Zk -30 |
113.6 |
19.2 |
11.8 |
175.2 |
30.12 |
11.16 |
225.6 |
38.90 |
13.10 |
273.4 |
47.00 |
16.28 |
|
Zk -40 |
144.4 |
24.82 |
12.4 |
232.8 |
40.03 |
12.93 |
300.2 |
51.61 |
15.73 |
362.2 |
62.27 |
19.20 |
|
Zk -50 |
180.5 |
30.61 |
10.4 |
292.3 |
50.25 |
7.47 |
375.3 |
64.52 |
17.00 |
435.80 |
74.93 |
15.70 |
|
Zk -60 |
216.6 |
37.24 |
9.4 |
349.2 |
60.04 |
7.47 |
450.3 |
77.42 |
17.00 |
544.80 |
93.67 |
15.70 |
|
Zk -80 |
287.2 |
49.1 |
9.1 |
464.6 |
79.88 |
8.5 |
598.4 |
102.89 |
19.5 |
724.8 |
124.62 |
17.9 |
|
Zk -100 |
357.0 |
61.38 |
9.5 |
578.2 |
99.41 |
8.5 |
746.5 |
128.35 |
19.5 |
904.2 |
155.46 |
17.9 |
|
Zk -120 |
428.4 |
73.65 |
9.5 |
693.6 |
118.91 |
8.5 |
895.2 |
153.91 |
19.5 |
1084.8 |
186.51 |
17.9 |
|
Zk -160 |
591.2 |
101.65 |
11.2 |
921.6 |
158.48 |
10.3 |
1190.4 |
204.67 |
20.1 |
1443.2 |
255.93 |
32.4 |
|
Zk -200 |
740.1 |
127.25 |
12.8 |
1152.2 |
199.3 |
13.1 |
1488.1 |
255.86 |
26.4 |
1804.3 |
310.22 |
42.4 |
দ্রষ্টব্য: 2.5 মিটার/সেকেন্ডের একটি হেডওয়াইন্ড গতিতে ইউনিটের পারফরম্যান্স পরামিতিগুলি
শীতল শর্ত সংশোধন ফ্যাক্টর
বিভিন্ন ইনলেট বায়ু এবং জলের তাপমাত্রার নিচে শীতল ক্ষমতা এবং জল প্রবাহের জন্য সংশোধন ফ্যাক্টর কে 1
|
বায়ু তাপমাত্রা |
জলের তাপমাত্রাডিগ্রি |
|||||
|
ভেজা বাল্ব তাপমাত্রা |
শুকনো বাল্ব তাপমাত্রা |
5/10 |
6/11 |
7/12 |
8/13 |
9/14 |
|
17 |
19-27 |
0.83 |
0.76 |
0.67 |
0.62 |
0.57 |
|
18 |
20-30 |
0.94 |
1.85 |
0.76 |
0.68 |
0.58 |
|
19 |
21-31 |
1.07 |
0.97 |
0.88 |
0.79 |
0.71 |
|
19.5 |
21-33 |
1.15 |
1.06 |
1.00 |
0.86 |
0.78 |
|
20 |
22-33 |
1.20 |
1.10 |
1.03 |
0.90 |
0.81 |
|
21 |
23-36 |
1.34 |
1.24 |
1.14 |
1.03 |
0.93 |
|
22 |
24-39 |
1.48 |
1.38 |
1.28 |
1.18 |
1.07 |
|
23 |
25-42 |
1.63 |
1.53 |
1.43 |
1.32 |
1.22 |
|
24 |
26-45 |
1.79 |
1.69 |
1.59 |
1.47 |
1.36 |
|
25 |
27-48 |
1.75 |
1.64 |
1.53 |
||
|
26 |
28-48 |
1.92 |
1.81 |
1.70 |
||
|
27 |
29-48 |
2.09 |
1.98 |
1.87 |
||
|
28 |
30-50 |
2.26 |
2.16 |
2.05 |
||
|
29 |
31-52 |
2.40 |
2.32 |
2.2 |
||
বিভিন্ন ইনলেট বায়ু এবং জলের তাপমাত্রার নিচে শীতল ক্ষমতা এবং জল প্রবাহের জন্য সংশোধন ফ্যাক্টর কে 3
|
হেডওয়াইন্ড গতি |
2.0 |
2.3 |
2.5 |
2.7 |
3.0 |
3.3 |
3.5 |
|
সহগ |
0.81 |
0.92 |
1.0 |
1.07 |
1.17 |
1.26 |
1.32 |
বিভিন্ন ইনলেট বায়ু এবং জলের তাপমাত্রার অধীনে জল প্রতিরোধের জন্য সংশোধন ফ্যাক্টর কে 2
|
বায়ু তাপমাত্রা |
জলের তাপমাত্রাডিগ্রি |
|||||
|
ভেজা বাল্ব তাপমাত্রা |
শুকনো বাল্ব তাপমাত্রা |
5/10 |
6/11 |
7/12 |
8/13 |
9/14 |
|
18 |
20-30 |
0.90 |
0.74 |
0.60 |
0.49 |
0.36 |
|
19 |
21-31 |
1.13 |
0.95 |
0.77 |
0.65 |
0.54 |
|
19.5 |
21-33 |
1.35 |
1.15 |
1.00 |
0.78 |
0.63 |
|
20 |
22-33 |
1.41 |
1.20 |
1.05 |
0.82 |
0.67 |
|
21 |
23-36 |
1.72 |
1.49 |
1.27 |
1.06 |
0.86 |
|
22 |
24-39 |
2.08 |
1.82 |
1.57 |
1.34 |
1.12 |
|
23 |
25-42 |
2.48 |
2.20 |
1.93 |
1.66 |
1.14 |
|
24 |
26-45 |
2.95 |
2.62 |
2.33 |
2.03 |
1.76 |
|
25 |
27-48 |
2.78 |
2.46 |
2.16 |
||
|
26 |
28-48 |
3.30 |
2.94 |
2.60 |
||
|
27 |
29-48 |
3.80 |
3.50 |
3.12 |
||
|
28 |
30-50 |
4.14 |
4.10 |
3.70 |
||
|
29 |
31-52 |
4.14 |
4.10 |
3.70 |
||
বিভিন্ন ইনলেট বায়ু এবং জলের তাপমাত্রার অধীনে জল প্রতিরোধের জন্য সংশোধন ফ্যাক্টর কে 4
|
হেডওয়াইন্ড গতি |
2.0 |
2.3 |
2.5 |
2.7 |
3.0 |
3.3 |
3.5 |
|
সহগ |
0.9 |
0.96 |
1.0 |
1.04 |
1.1 |
1.16 |
1.2 |
পিএস: ১. উপরের সংশোধন উপাদানগুলি বিভিন্ন ইউনিটের গড় মানের ভিত্তিতে নির্ধারিত হয়। ছোট ইউনিটগুলির জন্য (0 5 ~ 15), 0.95 দ্বারা গুণ করুন; বড় ইউনিটগুলির জন্য (50-200), 1.08 দ্বারা গুণ করুন।
২. উপরের সংশোধন কারণগুলি আনুমানিক মান এবং কেবল রেফারেন্সের জন্য।
বিভিন্ন বাতাসের গতি, খালি বায়ু তাপমাত্রা এবং জলের তাপমাত্রার অবস্থার অধীনে সংশোধন:
আসল শীতল ক্ষমতাটেবিল 1 × কে 1 × কে 3 থেকে কুলিং ক্ষমতা =
প্রকৃত জল প্রবাহ= সারণী 1 × কে 1 × কে 3 থেকে জল প্রবাহ
প্রকৃত জল প্রতিরোধেরটেবিল 1 × কে 2 × কে 4 থেকে জল প্রতিরোধের =
উদাহরণ:Yg -20 এয়ার কন্ডিশনার নির্বাচন করা, কুলিং কয়েল মুখের বাতাসের গতি 2.5 মি/সেকেন্ড। সারণী 1 অনুসারে, শীতল করার ক্ষমতা 150.8 কিলোওয়াট, জলের প্রবাহ 26.21 এম³/ঘন্টা এবং জল প্রতিরোধের 14.07 কেপিএ। প্রকৃত কুলিং ক্ষমতা, জলের প্রবাহ এবং জলের প্রতিরোধের নির্ধারণ করুন যখন ইনলেট এয়ার ড্রাই-বাল্বের তাপমাত্রা 27 ডিগ্রি হয়, ভেজা-বাল্বের তাপমাত্রা 21 ডিগ্রি হয়, ইনলেট জলের তাপমাত্রা 7 ডিগ্রি হয় এবং আউটলেট জলের তাপমাত্রা 12 ডিগ্রি হয়।
সমাধান:সারণী কে 1 থেকে, সংশোধন ফ্যাক্টর কে 1=1। 14। টেবিল কে 2 থেকে, সংশোধন ফ্যাক্টর কে 2=1। 27।
অতএব:
আসল শীতল ক্ষমতা (q)= স্ট্যান্ডার্ড শর্ত কুলিং ক্ষমতা × কে 1=150। 8 × 1। 14=171। 91 কেডব্লিউ
প্রকৃত জল প্রবাহ (v)= স্ট্যান্ডার্ড শর্তের জল প্রবাহ × কে 1=26। 21 × 1। 14=29। 88 এম³/ঘন্টা
প্রকৃত জল প্রতিরোধের (পি)= স্ট্যান্ডার্ড শর্ত জল প্রতিরোধের × কে 2=14। 07 × 1। 27=17। 87 কেপিএ
গরম, জলের পরিমাণ, জল প্রতিরোধের
উত্তাপের শর্তাদি: এয়ার ইনলেট তাপমাত্রা 15 ডিগ্রি, জল খাঁড়ি তাপমাত্রা 60 ডিগ্রি
|
মডেল |
দুই সারি পাইপ |
চার সারি পাইপ |
ছয় সারি পাইপ |
আট-সারি পাইপ |
||||||||
|
গরম (কেডব্লিউ) |
জলের পরিমাণ (m/h) |
জল প্রতিরোধ (কেপিএ) |
উত্তাপ (কেডব্লিউ |
জলের পরিমাণ (এমএইচ) |
জল প্রতিরোধ (কেপিএ) |
উত্তাপ (কেডব্লিউ) |
জলের পরিমাণ (m³h) |
জল প্রতিরোধ (কেপিএ) |
উত্তাপ(কেডব্লিউ) |
জলের পরিমাণ m/h) |
জল প্রতিরোধ (কেপিএ) |
|
|
Zk -05 |
34.1 |
3.23 |
10.1 |
50.6 |
5.01 |
9.76 |
59.2 |
6.49 |
16.99 |
77.1 |
7.85 |
10.44 |
|
Zk -10 |
67.1 |
5.89 |
10.5 |
99.8 |
10.35 |
11.65 |
124.8 |
12.96 |
10.08 |
151.0 |
15.70 |
12.82 |
|
Zk -15 |
101.8 |
9.16 |
9.8 |
149.7 |
15.08 |
7.21 |
173.5 |
19.5 |
12.11 |
205.1 |
23.52 |
15.12 |
|
Zk -20 |
135.6 |
12.14 |
9.8 |
199.0 |
20.16 |
8.25 |
248.8 |
26.21 |
14.07 |
289.3 |
31.96 |
17.48 |
|
Zk -25 |
168.7 |
15.83 |
11.6 |
249.5 |
25.12 |
10.24 |
311.2 |
33.90 |
11.77 |
353.3 |
39.11 |
14.76 |
|
Zk -30 |
202.6 |
19.2 |
11.8 |
304.5 |
30.12 |
11.16 |
380.9 |
38.90 |
13.10 |
448.3 |
47.00 |
16.28 |
|
Zk -40 |
270.4 |
24.82 |
12.4 |
399.2 |
40.03 |
12.93 |
480.8 |
51.61 |
15.73 |
592.4 |
62.27 |
19.20 |
|
Zk -50 |
337.3 |
30.61 |
10.4 |
512.3 |
50.25 |
7.47 |
556.8 |
64.52 |
17.00 |
641.8 |
74.93 |
15.70 |
|
Zk -60 |
404.7 |
37.24 |
9.4 |
609.4 |
60.04 |
7.47 |
581.2 |
77.42 |
17.00 |
766.8 |
93.67 |
15.70 |
|
Zk -80 |
539.5 |
49.1 |
9.1 |
796.0 |
79.88 |
8.5 |
386.2 |
102.89 |
19.5 |
1006.0 |
124.62 |
17.9 |
|
Zk -100 |
674.5 |
61.38 |
9.5 |
985.1 |
99.41 |
8.5 |
1127.6 |
128.35 |
19.5 |
1272.3 |
155.46 |
17.9 |
|
Zk -120 |
808.9 |
73.65 |
9.5 |
1185.9 |
118.91 |
8.5 |
1362.5 |
153.91 |
19.5 |
1533.6 |
186.51 |
17.9 |
|
Zk -160 |
1077.8 |
101.65 |
11.2 |
1576.0 |
158.48 |
10.3 |
1688.4 |
204.67 |
20.1 |
2083.2 |
255.93 |
32.4 |
|
Zk -200 |
1346.2 |
127.25 |
12.8 |
1970.8 |
199.3 |
13.1 |
2032.7 |
255.86 |
26.4 |
2606.2 |
310.22 |
42.4 |
দ্রষ্টব্য: 1। 2.5 মিটার/সেকেন্ডের একটি হেডওয়াইন্ড গতিতে ইউনিটের পারফরম্যান্স রেফারেন্স
2। কয়েল গরম এবং ঠান্ডা অ্যাপ্লিকেশনগুলির জন্য দ্বৈত-উদ্দেশ্যমূলক কয়েল
ডিএক্স এয়ার হ্যান্ডলারের মূল বৈশিষ্ট্যগুলি
● সরাসরি সম্প্রসারণ কয়েল:
সিস্টেমের মূলটি একটি ডিএক্স কয়েল যেখানে ফ্রিজে বাষ্পীভূত হয় (কুলিং মোডে) বা কনডেন্সগুলি (হিটিং মোডে) সরাসরি বাতাসের সাথে তাপ বিনিময় করতে।
● কমপ্যাক্ট এবং সরলীকৃত নকশা:
চিলার, পাম্প এবং বিস্তৃত পাইপিংয়ের মতো অতিরিক্ত উপাদানগুলির প্রয়োজন ছাড়াই, ডিএক্স এয়ার হ্যান্ডলারের একটি ছোট পদচিহ্ন রয়েছে এবং এটি ইনস্টল করা সহজ হতে পারে।
● দক্ষ বায়ু বিতরণ:
ভক্ত বা ব্লোয়ার দিয়ে সজ্জিত, ইউনিটটি রিটার্ন এয়ারে আঁকতে, এটি ফিল্টার করে এবং পুরো বিল্ডিং জুড়ে কন্ডিশনার বায়ু বিতরণ করার আগে এটি ডিএক্স কয়েল দিয়ে যায়।
● জোনেড নিয়ন্ত্রণ:
ডিএক্স এয়ার হ্যান্ডলারগুলি প্রায়শই পৃথক অঞ্চলগুলি পরিবেশন করতে কনফিগার করা যেতে পারে, কোনও বিল্ডিংয়ের বিভিন্ন ক্ষেত্রে স্বাধীন তাপমাত্রা নিয়ন্ত্রণের অনুমতি দেয়।
● দ্রুত প্রতিক্রিয়া:
সরাসরি রেফ্রিজারেন্ট চক্রটি দ্রুত কুলিং বা হিটিং সরবরাহ করে, লোডের অবস্থার পরিবর্তনের দ্রুত প্রতিক্রিয়া জানিয়ে দখলদার স্বাচ্ছন্দ্যের উন্নতি করে।
ছাদ এইচভিএসি ইউনিটগুলির প্রয়োগ
● বাণিজ্যিক বিল্ডিং:
অফিস, খুচরা স্পেস এবং রেস্তোঁরাগুলির জন্য আদর্শ যেখানে কেন্দ্রীয় শীতল জল সিস্টেমগুলি শীতল লোড দ্বারা ন্যায়সঙ্গত নয়।
● আবাসিক কমপ্লেক্স:
দক্ষ, স্থানীয়করণ এয়ার কন্ডিশনার জন্য প্রায়শই বহু-পরিবার বা উচ্চ-বৃদ্ধি আবাসিক সেটিংসে ব্যবহৃত হয়।
● মিশ্র-ব্যবহারের উন্নয়ন:
বিভিন্ন দখল নিদর্শন সহ বিল্ডিংয়ের জন্য উপযুক্ত যা জোনেড এয়ার কন্ডিশনার প্রয়োজন।
